1.  Analisa Rangkaian Percobaan

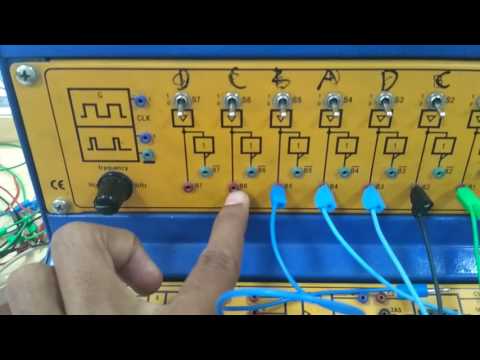

                  Percobaan T flip-flop ini menggunakan blok JK flip-flop dimana Inputan J dan K nya diberikan logika 1. Kemudian input CLK ini yang menjadi input T dihubungkan ke saklar B2, Set dihubungkan ke saklar B1 dan Reset dihubungkan ke saklar B0. Hasil output Q dihubungkan dengan LED H7 dan dengan LED H6.
                  Percobaan ini menggunakan beberapa mode dari T flip-Flop yaitu:

1. Asinkronus Set yang sama caraya dengan JK Flip-Flop di atas.
2. Asinkronus Reset yang sama caranya dengan JK Flip-Flop di atas.
3. Terlarang yang sama caranya dengan JK Flip-Flop di Atas.
4. Toggle yang dibuat dengan menghubungkan Pre dan Clr dengan logika 1 serta input T diberikan clock.

2. Perbandingan Hasil Percobaan dengan Tabel Kebenaran



• Pertama Perbandingan Hasil dari T Flip-Flop saat digunakan pada mode Asinkronus Set yaitu pada jurnal yang nomor 2. Hasil outputnya yaitu Q bernilai 1 dan Q' bernilai 0. Hasil ini sama dengan tabel kebenaran di atas.
• Perbandingan hasil dari T Flip-Flop saat digunakan pada mode Asinkronus Reset yaitu pada jurnal yang nomor 1. Hasil output nya yaitu Q bernilai 0 dan Q' bernilai 1. Hasil ini sama juga dengan Tabel Kebenaran di atas.
• Perbandingan Hasil dari T Flip-FLop saat digunakan pasa mode Terlarang yaitu pada jurnal yang nomor 3. Output Q dan Q' keduanya bernilai 1. Hasil ini sama juga denhgan tabel kebenaran di atas.
• Perbandingan hasil dari T Flip-Flop saat digunakan pada mode Toggle yang dijurnal nomor 4. Output Q Berubah-ubah sesuai dengan output T nya. Perubahan ini diakibatkan ketika input T berlogika 1 yang akan membalikka nilai output Q. jika input T berlogika 0 maka output Q tidak akan dibalikkan. Hasil output ini sama dengan tabel kebenaran di atas.
