1.Video Percobaan [kembali]

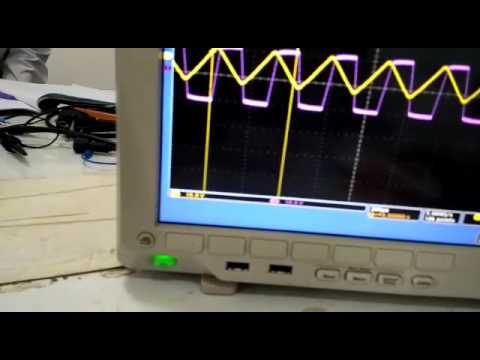

Percobaan 3 : Triangle Wave Generator
2. Jurnal [kembali]
Gambar 2.5 J11, J12, J13, dan J14 ON
3.Analisa [kembali]
Praktikum kali ini adalah tentang
triangel wave generator atau pembangkit gelombang segitiga. Rangkaian triangel wave generator ini terdiri dari gabungan dua rangkaian yaitu rangkaian ramp
generator dan rangkaian komparator. Rangkaian ramp generator berfungsi untuk membangkitkan gelombang segitiga sedangkan rangkaian komparator berfungsi untuk membangkitkan gelombang pulsa.
Inputan pada rangkaian generator ini adalah tegangan dc positif dan negatif, namun karena adanya kapasitor yang dihubungkan pada kaki Op Amp, maka terjadi pengisian dan pengosongan pada kapasitor yang mengakibatkan tegangan input berubah-ubah yang ditandai dengan bentuk gelombang yang berbentuk segitiga, tetapi pada komparator tidak terjadi perubahan nilai pada tegangan outputnya.
Pada rangkaian ini, kapasitor yang digunakan memiliki dua nilai yang dihubungkan dengan switch dan juga pada resistor (Ri). Dapat kita perhatikan bahwa, pada dua keadaan (1 dan 3 pada jurnal) saat nilai Ri yang dipakai memiliki nilai yang sama terlihat bahwa terjadi perubahan frekuensi. Terlihat bahwa semakin kecil nilai kapasitor yang digunakan maka frekuensi gelombang output akan semakin besar dan sebaliknya semakin besar kapasitor yang digunakan maka frekuensi gelombang akan semakin kecil.
Inputan pada rangkaian generator ini adalah tegangan dc positif dan negatif, namun karena adanya kapasitor yang dihubungkan pada kaki Op Amp, maka terjadi pengisian dan pengosongan pada kapasitor yang mengakibatkan tegangan input berubah-ubah yang ditandai dengan bentuk gelombang yang berbentuk segitiga, tetapi pada komparator tidak terjadi perubahan nilai pada tegangan outputnya.
Pada rangkaian ini, kapasitor yang digunakan memiliki dua nilai yang dihubungkan dengan switch dan juga pada resistor (Ri). Dapat kita perhatikan bahwa, pada dua keadaan (1 dan 3 pada jurnal) saat nilai Ri yang dipakai memiliki nilai yang sama terlihat bahwa terjadi perubahan frekuensi. Terlihat bahwa semakin kecil nilai kapasitor yang digunakan maka frekuensi gelombang output akan semakin besar dan sebaliknya semakin besar kapasitor yang digunakan maka frekuensi gelombang akan semakin kecil.
4.Link Download [kembali]
Video Simulasi: Download
